XY9168高灵敏低功耗全极霍尔IC

产品介绍

XY9168是一款低功耗高灵全极性霍尔开关芯片，采用CMOS工艺设计生产。该芯片器件内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS输出驱动器。该芯片温度稳定性好、抗应力强、灵敏度高等特点，工作电压在1.6-5.5V 。


特点

  • CMOS输出

  • ESD 性能可达：±8kV

  • 工作电压：1.6V-5.5V

  • 微功耗电池供电应用

  • 全极性的输出开关

应用

  • 固态开关

  • 仪器仪表

  • 笔记本电脑/PDA

  • 美容喷雾

  • 捣蒜机定位

  • 便携式榨汁机定位

功能图

XY9168 Image[2].jpg

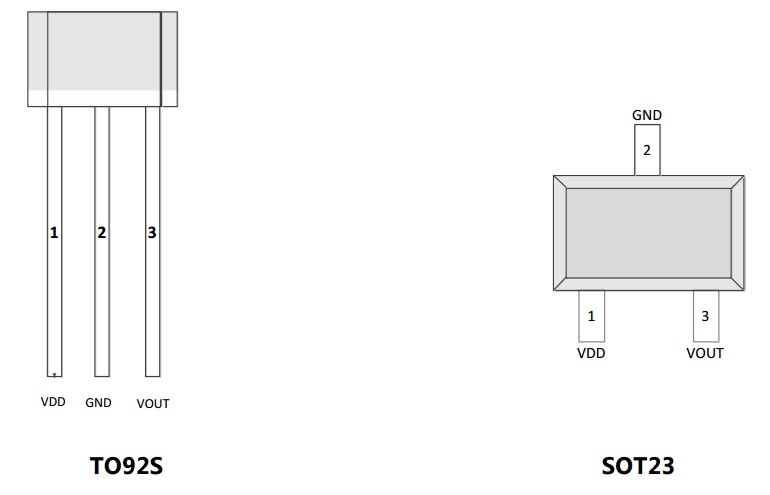

引脚信息



名称

芯片引脚

描述

VDD

1

电源

GND

2

地

Vout

3

输出

产品包装

编号

封装

包装

温度范围

XY9168

TO92S

1000/袋

-40℃~85℃

XY9168

SOT23-3L

3000/卷

-40℃~85℃

极限参数

参数

符号

数值

单元

电源电压

VDD

6

V

静电击穿电压


8000

V

工作温度范围

Ta

-40~125

℃

储存温度范围

Ts

-50~160

℃

电磁特性（Ta =25˚C，VDD = 1.8V）

参数

符号

测试条件

最小

典型

最大

单位

电特性







工作电压

VDD

工作时

1.6


5.5

V

饱和压降

VOL

IOUT=0.5m   A



0.2

V

输出电流

IOUT



5


mA

电源平均电流唤醒模式时间

IDD   Tawk



1.5


uA

工作时


50


us

休眠模式时间

Tp

工作时


180


ms

磁特性







工作点

Bop



±40


Gauss

释放点

Brp



±30


Gauss

回差

Bhys

|Bop-Brp|


10


Gauss
